Software GIS SmartNetgis para Redes de Fibra Óptica FTTH, diseño y funcionamiento

Para conocer a fondo los beneficios del uso de plataformas GIS, como es SmartNetGis para el diseño y despliegue de redes de FTTH es importante conocer qué problemas encuentran los operadores de telecomunicaciones a la hora de utilizar un Software GIS de digitalización FTTH.

Problemas en el diseño y despliegue de Redes FTTH

Los principales problemas con los que se encuentran los operadores locales en el diseño de redes FTTH son:

  • Difícil acceso a la cartografía catastral de una determinada zona. Los datos de las fincas de forma individual se proporcionan de forma libre, el problema se encuentra cuando se quieren obtener los datos de una zona concreta, como un municipio. Estos datos se pueden encontrar principalmente en plataformas de pago.
  • Estimar el número de unidades inmobiliarias (UUII) a diseñar, lo que ocasiona problemas para dimensionar la red.
  • Estimar el coste de la red, así como materiales, equipos y trazados de red a desplegar.
  • Realizar estudios de viabilidad técnica y económica de la red y de la  zona a diseñar. No se tienen datos concretos de UUII a diseñar, y no se pueden realizar previsiones de la demanda de tráfico a cubrir, así como balances económicos para realizar planes de viabilidad económica.
  • Posibilidad de solicitud de compartición de infraestructuras con otros operadores o servicios desplegados en la zona de interés.
  • Dificultad para conocer las áreas de influencia de cada Caja Terminal Óptica (CTO)

Software GIS FTTH SmartNetGis para la digitalización inteligente de Redes de Fibra óptica

SmartNetGis es una plataforma que permite realizar el diseño de redes FTTH de forma rápida y sencilla. Surge para resolver los problemas más comunes que se encuentran los operadores a la hora de realizar el diseño de las redes de FTTH y optimizar su rendimiento.

Por tanto SmartNetgis surge con el objetivo de ser una herramienta que permita optimizar el servicio que ofrecen los operadores, y se basa en más de 28 años de experiencia como partner de más de 100 operadores, apoyándolos en el servicio de consultoría e ingeniería.

¿Qué ventajas ofrece Software GIS SmartNetgis para la digitalización de redes FTTH?

Diseñar redes de FTTH sobre varias capas de información, las cuales elige el diseñador: capa catastral, capas del Instituto Geográfico de Estadística (IGN), capas de Openstreetmap. etc.


PLANO CATASTRO INSPIRE

CAPA CATASTRO

VISTA OPEN STREET MAP

Trabaja con información de las fincas de catastro, lo que permite conocer de forma precisa el número de UUII de una zona en concreto.

Codifica y etiqueta los elementos de la red de forma avanzada. Se puede configurar para que se realice de forma automática o de forma manual, según las necesidades de cada operador.

  • Contabiliza UUII por zona, para fragmentar y clusterizar el diseño de la red
  • Conoce los elementos de la red: número de cajas instaladas, fibras fusionadas, número de divisores, etc.
  • Realiza áreas de influencia de cada CTO de forma sencilla.
  • Permite conocer la  información exacta todos los elementos que componen la red, 24h durante los 365 días del año.
  • Se obtiene una valoración económica de la red  de forma sencilla gracias a las herramientas de inventariado que proporciona.
  • Mediante un sistema de alarmas y sensores,  monitoriza los elementos de la red y disminuye los costes de mantenimiento y aprovisionamiento de la red.
  • Aumenta la calidad del servicio que ofrecen los operadores a sus clientes, ya que permite operar con efectividad y precisión antes cualquier problema que surja con algún elemento de la red.

Cómo funciona Software GIS SamartNetGis para el Diseño de Redes de FTTH

El diseño de la red se realiza de forma local en un PC, con la herramienta de software libre QGIS.

Previamente a la realización del diseño se debe cargar la información de mapa en la web de SmartNetGis.

Una vez que se ha creado el mapa en la web se descarga el archivo QGIS que se genera en la web.

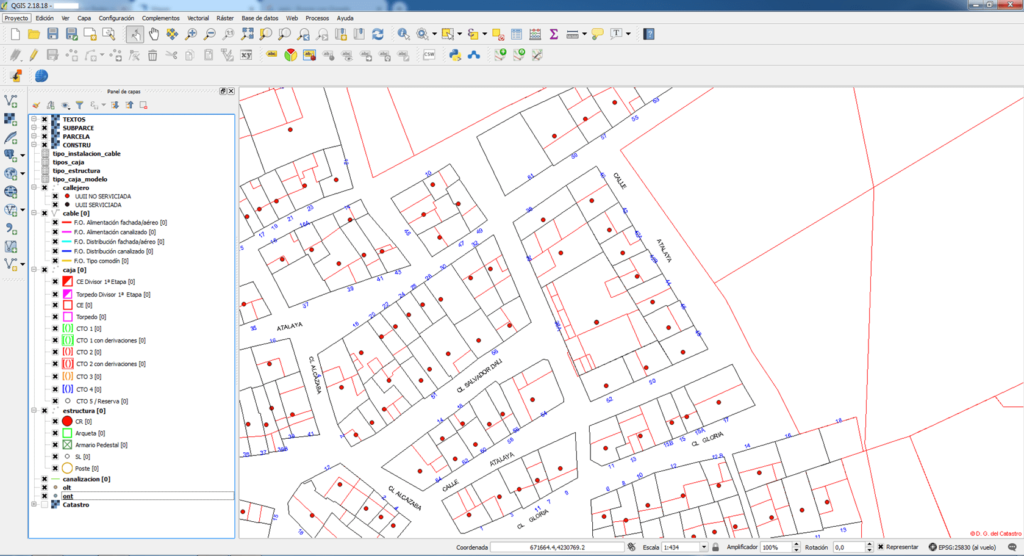

Abrimos el archivo en QGIS, y ya tenemos la información disponible y las capas necesarias para empezar a diseñar.

  • Se realiza el diseño en QGIS mediante las herramientas que nos proporciona la aplicación.
  • Rellenamos en cada caso, cajas, cables, estructuras… los campos deseados y colocamos los elementos en el mapa:
OPCIÓN AÑADIR CABLE

Una vez realizado el diseño cargamos los datos de nuevo en la plataforma, mediante la opción editar y seleccionar archivo, subimos el archivo QGIS generado:

Y mediante las opciones que nos proporciona SmartNetGis,ya podemos, visualizar el diseño realizado:

Estos serían los primeros pasos para digitalizar la red de fibra óptica. Sin embargo, como se ha comentado, la plataforma permite un mayor número de funcionalidades para la adecuada  optimización y mantenimiento de la red de fibra óptica  ( inventario, alarmas..etc).
